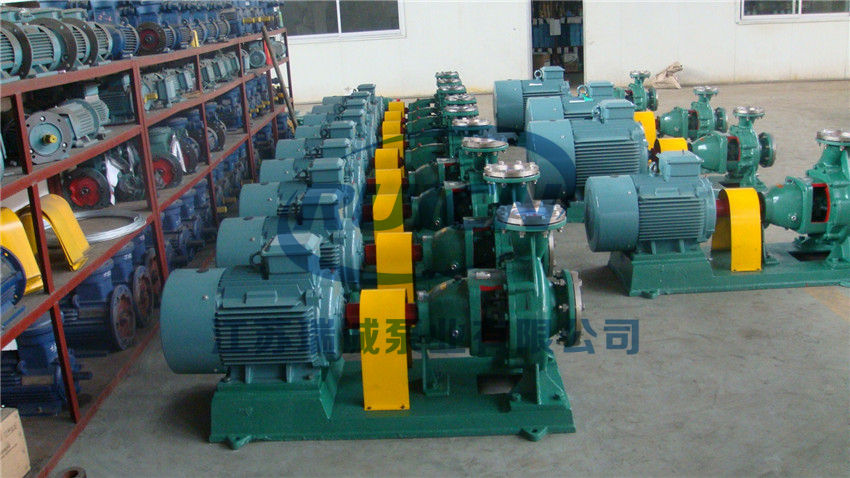

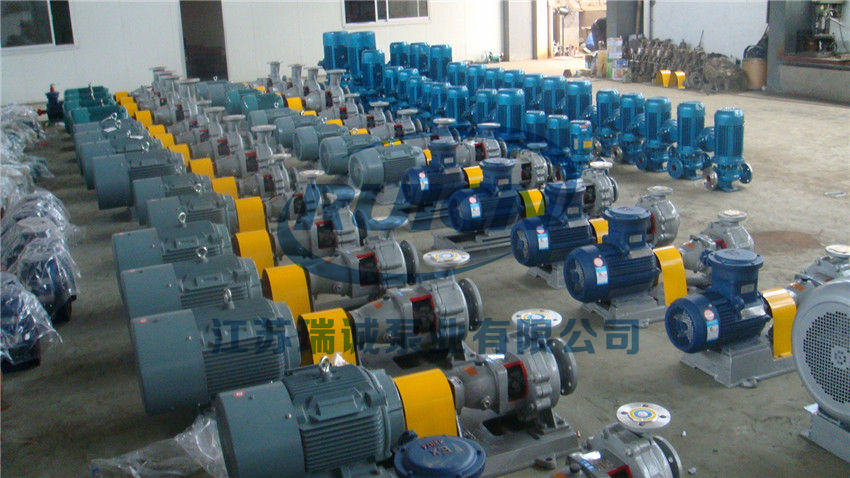

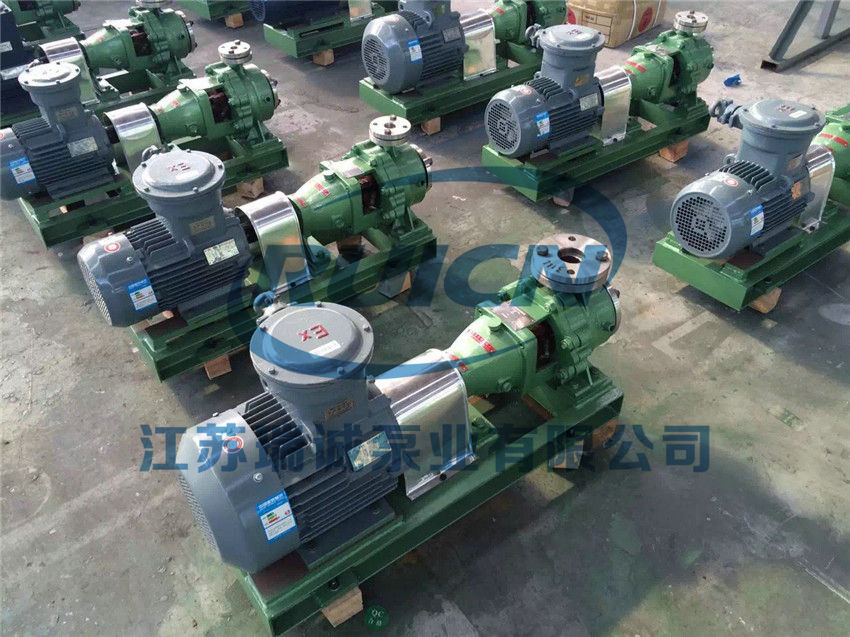

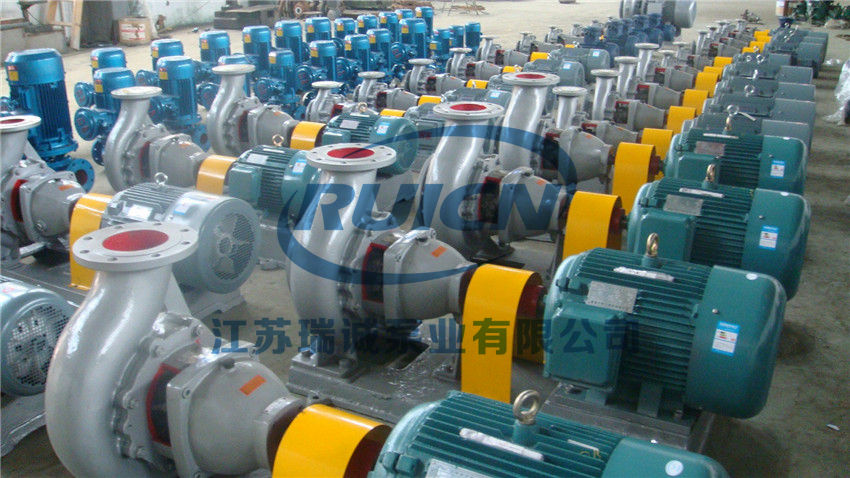

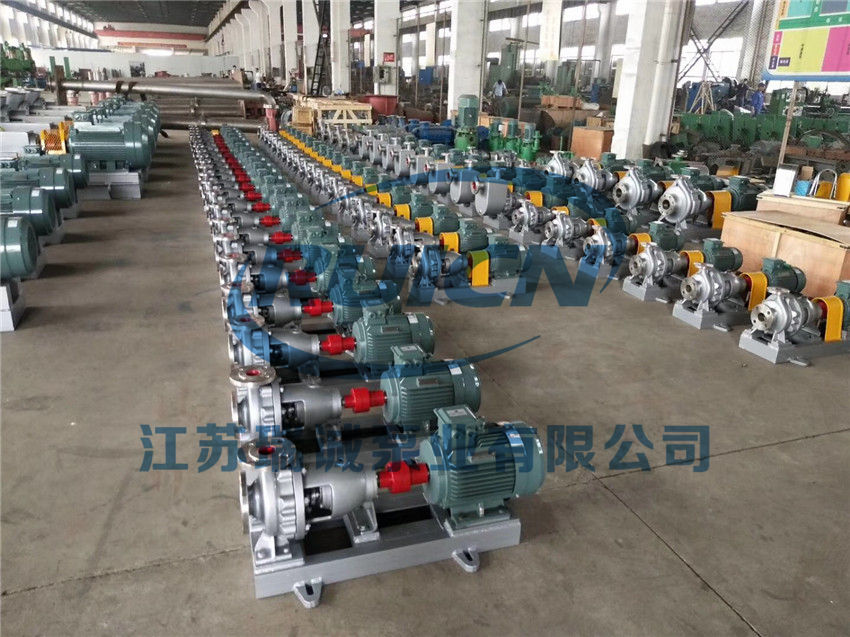

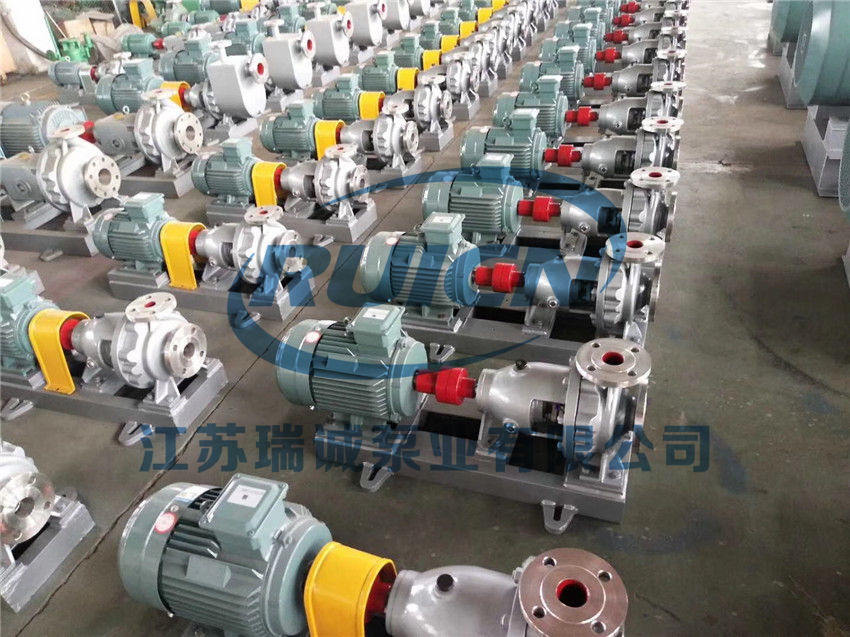

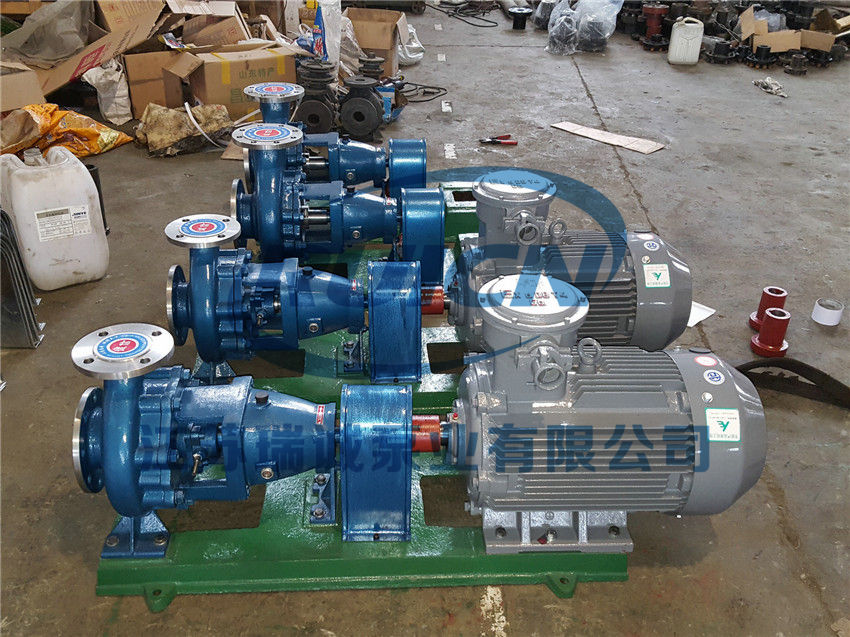

IH型不銹鋼化工泵發貨實拍視頻：

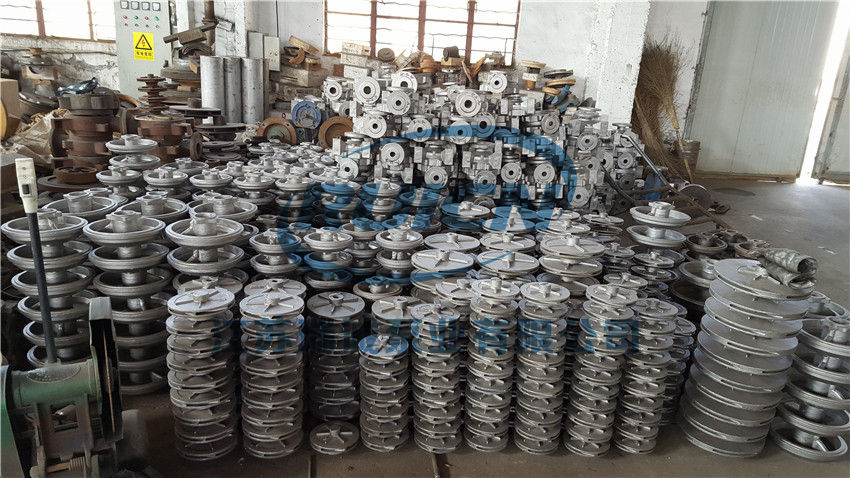

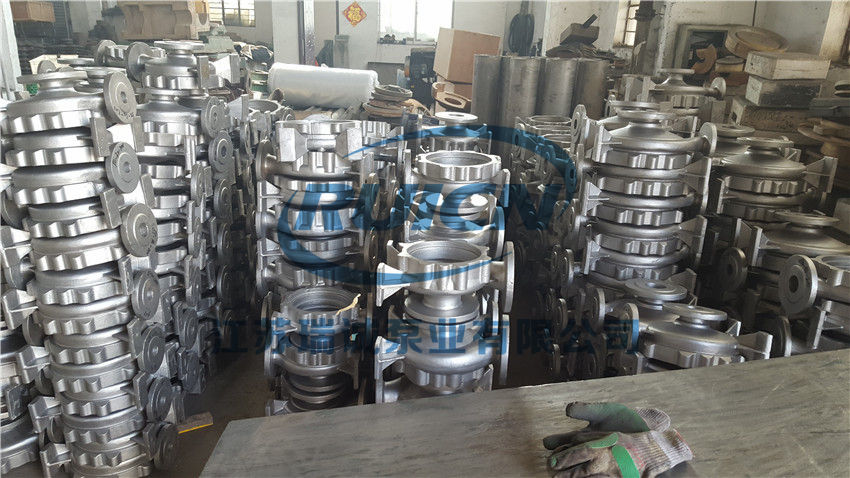

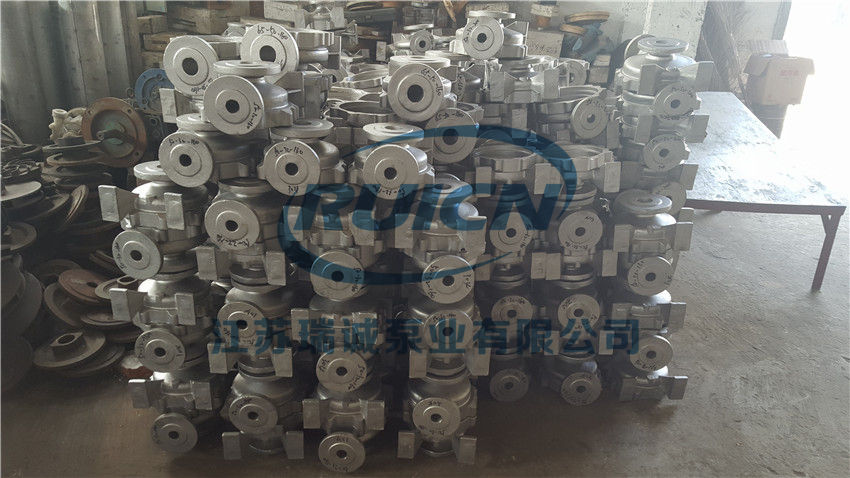

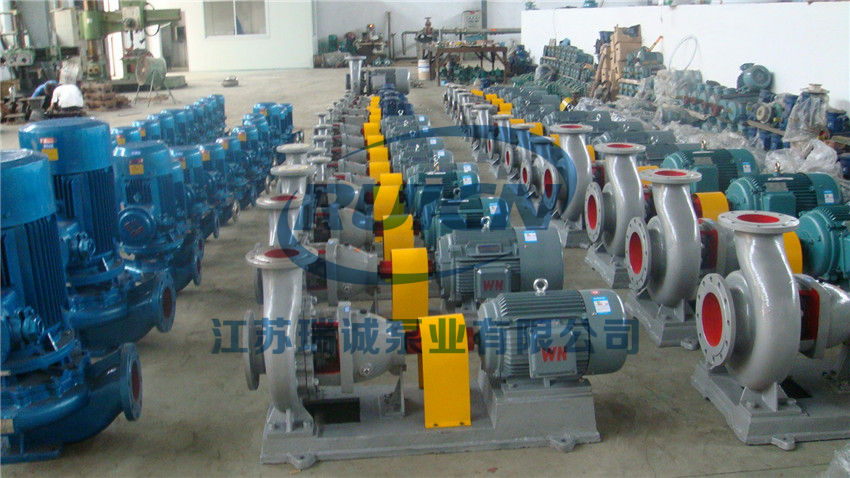

IH型不銹鋼化工泵鑄件實拍視頻：

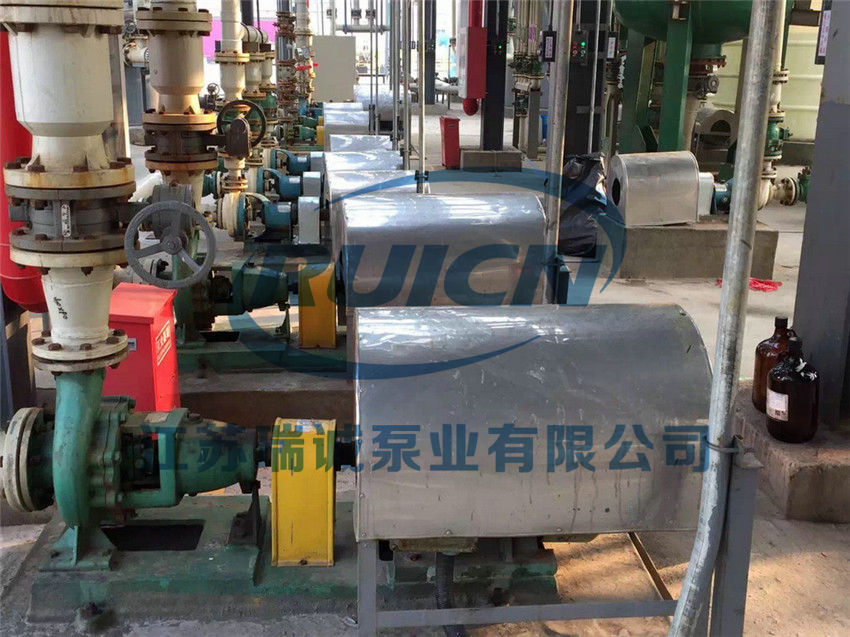

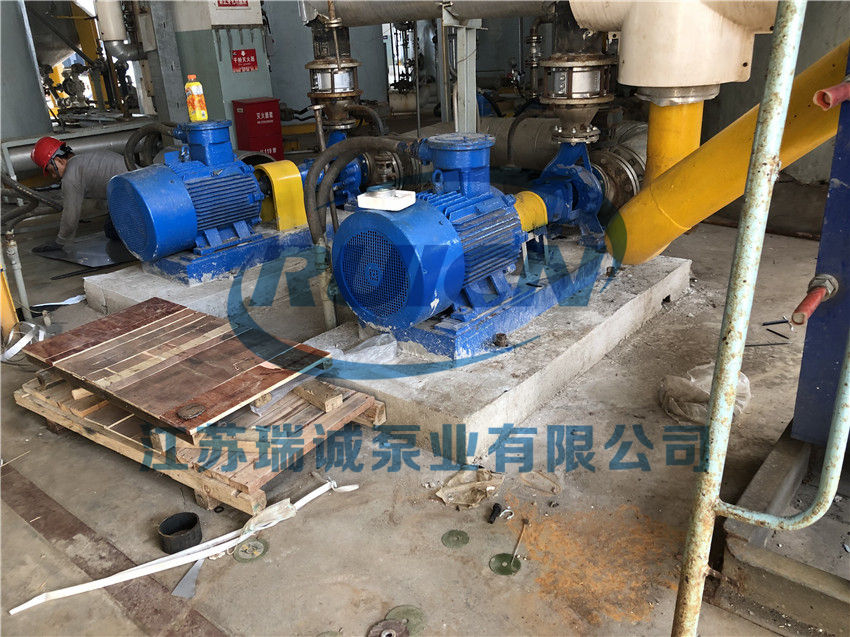

一、IH型化工泵概述

　　IH型化工泵是單級單吸懸臂式離心泵，其標記額定性能點和尺寸等效采用國際標準ISO2858-1975（E），是一種用以取代F型耐腐蝕泵更新?lián)Q代的節能產品，適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送溫度在-20℃～105℃的腐蝕性介質或物理、化學性能類似于水的介質。

二、IH型化工泵性能范圍（按設計點）

　　流量Q：6.3～400 m3/h

　　揚程H：5～125m

　　泵的高工作設計壓力為1.6MPa

　　用戶可根據被輸送介質的腐蝕性程度對泵的過流部分主要零件選用不同材料。

　　泵的過流部分主要零件的材料及其代號有五種。

　　IH型化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。

三、IH型化工泵性能范圍

　　流量Q：6.3～400m3/h

　　揚程H：5～132m

　　轉速n：2900、1450r/min

　　配帶功率：0.55～110KW

　　進口直徑：50～200mm

　　高工作壓力：1.6Mpa

　　IH型化工泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。

四、IH型化工泵的結構

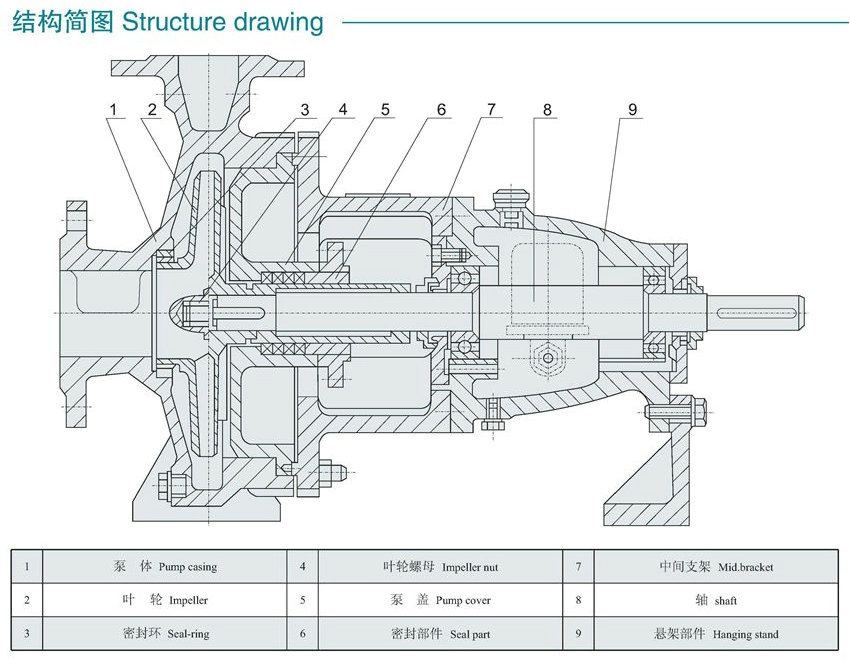

　　IH型泵是全國泵行業采用ISO國際標準聯合設計的系列產品，其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。

五、IH型化工泵結構特點

　　泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。


六、泵的旋轉方向

　　泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針?lè)较蛐D(zhuǎn)。

七、泵的軸封型式

　　填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。

　　機械密封：?jiǎn)味嗣鏅C(jī)械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。

　　泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。

八、工作條件

　　流量Q：6.3-400m3/h

　　轉數N：2900-1450r/min

　　口徑DN：50-200mm

　　揚程H：5-125m

　　配帶功率：0.55-90kw

　　工作壓力P：1.6Mpa

九、型號意義

　　例如：IH50-32-160

　　IH-國際標準單級單吸化工離心泵

　　50-吸入口直徑

　　32-排出口直徑

　　160-葉輪名義直徑

十、性能參數

型號	轉速	流量(m3/h)	流量(L/S)	揚程 (m)	效率 (%)	軸功率 (Kw)	配用功率			汽蝕余量	重量 (kg)
							介質密度
							1.0	1.35	1.85
IH50-32-125	2900	12.5	3.47	20	51	1.33	2.2	6.0	4.0	2.0	45
IH50-32-125	1450	6.3	1.74	5.0	45	0.19	0.55	0.55	0.55	2.0	45
IH50-32-160	2900	12.5	3.47	32	46	2.37	3.0	4.0	5.5	2.0	49
IH50-32-160	1450	6.3	1.74	8.0	40	0.34	0.55	0.75	1.1	2.0	49
IH50-32-200	2900	12.5	3.47	50	39	4.36	5.5	7.5	11	2.0	59
IH50-32-200	1450	6.3	1.74	12.5	33	0.65	1.1	1.1	1.5	2.0	59
IH50-32-250	2900	12.5	3.47	80	33	8.25	11	15	18.5	2.0	93
IH50-32-250	1450	6.3	1.74	20	27	1.27	2.2	2.2	3.0	2.0	93
IH65-50-125	2900	25	1.53	2.0	62	2.2	3.0	4.0	5.5	2.0	47
IH65-50-125	1450	12.5	6.94	5.0	55	0.31	0.55	0.55	0.75	2.0	47
IH65-50-160	2900	25	2.78	32	57	3.82	5.5	7.5	11	2.0	53
IH65-50-160	1450	12.5	6.94	8.0	51	0.53	0.75	1.1	1.5	2.0	53
IH65-40-200	2900	25	2.92	50	52	6.55	11	11	15	2.0	63
IH65-40-200	1450	12.5	6.94	12.5	46	0.93	1.5	2.2	2.2	2.0	63
IH65-40-250	2900	25	2.92	80	46	46	15	3.0	30	2.0	99
IH65-40-250	1450	12.5	6.94	20	39	39	2.2	37	4.0	2.0	99
IH65-40-315	2900	25	3.06	125	39	39	30	5.5	55	2.0	116
IH65-40-315	1450	12.5	6.94	32.0	33	33	5.5	5.5	7.5	2.0	116
IH80-65-125	2900	50	13.9	20	69	3.95	5.5	7.5	11	3.0	52
IH80-65-125	1450	25	6.94	5.0	64	0.53	0.75	1.1	1.5	2.5	52
IH80-65-160	2900	50	13.9	32	67	6.5	11	11	15	2.3	57
IH80-65-160	1450	25	6.94	8.0	62	0.88	1.5	1.5	2.2	2.3	57
IH80-50-200	2900	50	13.9	50	63	10.8	15	18.5	30	2.5	65
IH80-50-200	1450	25	6.94	12.5	54	0.83	1.1	1.5	2.2	2.0	65
IH80-50-250	2900	50	13.9	80	58	18.8	30	37	45	2.5	103
IH80-50-250	1450	25	6.94	20	52	2.62	4.0	5.5	7.5	2.0	103
IH80-50-315	2900	50	13.9	125	52	32.73	45	55	75	2.0	121
IH80-50-315	1450	25	6.94	32	48	4.54	7.5	7.5	11	2.0	121
IH100-80-125	2900	100	27.8	20	73	7.47	11	15	18.5	4.5	57
IH100-80-125	1450	50	13.9	5.0	68	1.0	1.5	2.2	3.0	3.5	57
IH100-80-160	2900	100	27.8	32	73	11.9	15	22	30	4.3	87
IH100-80-160	1450	50	13.9	8.0	69	1.58	2.2	3.0	4.0	3.4	87
IH100-65-200	2900	100	27.8	50	72	18.9	30	37	45	3.9	96
IH100-65-200	1450	50	13.9	12.5	68	2.5	3.0	4.0	5.5	2.5	96
IH100-65-250	2900	100	27.8	80	68	32.0	45	55	75	3.6	115
IH100-65-250	1450	50	13.9	20	63	4.3	5.5	7.5	11	2.5	115
IH100-65-315	2900	100	55.6	125	62	54.9	75	90	132	3.2	166
IH100-65-315	1450	50	27.8	32	58	7.5	11	15	18.5	2.0	166
IH125-100-200	2900	200	55.6	50	77	35.4	45	55	90	5.0	99
IH125-100-200	1450	100	27.8	12.5	73	4.66	7.5	11	15	2.9	99
IH125-100-250	2900	200	55.6	80	75	58.1	11	110	132	4.5	151
IH125-100-250	1450	100	27.8	20	72	7.56	132	15	18.5	2.3	151
IH125-100-315	2900	200	55.6	125	72	94.56	18.5	160	220	4.5	166
IH125-100-315	1450	100	27.8	32	65	13.41	18.5	22	30	2.8	166
IH125-100-400	1450	100	27.8	50	55	14.74	18.5	30	37	2.5	211
IH150-125-250	1450	200	55.6	20	77	14.1	30	30	37	2.5	165
IH150-125-315	1450	200	55.6	32	75	23.2	30	37	55	2.8	196
IH150-125-400	1450	200	55.6	50	70	38.9	55	75	90	2.8	238
IH200-150-250	1450	400	111.1	20	77	28.3	37	55	75	2.5	195
IH200-150-315	1450	400	111	32	79	44.1	55	75	110	4.0	269
IH200-150-400	1450	400	111	50	78	39.8	90	132	160	3.5	290
